Univerzální dutinkové (komůrkové) PVC panely na pero a drážku vhodné pro zateplené prosklení stěn v exteriéru i v interiéru. Tyto panely v podstatě nahradí luxfery. Stěnové panely Guttaglis PANEEL jsou optimálním řešením všude tam, kde je potřeba vybudovat tepelně izolovanou, průsvitnou vertikální plochu. Tyto PVC desky se vyznačují velmi dobrými tepelněizolačními parametry a jsou podstatně lehčí než luxfery. Stěnové a panely Guttagliss PANEEL mají vysokou světelnou propustnost, avšak jejich matný, lehce strukturovaný povrch zajišťuje uživateli vysoké soukromí v interiéru. Díky nízké hmotnosti se s těmito stěnovými panely velice snadno manipuluje a instalace pomocí Alu profilů je velmi jednoduchá.

Interiérové i exteriérové prosklené stěny
Náhrada za skleněné tvárnice, tzv. luxfery
Náhrada oken v prostorech se zvýšenou frekvencí pohybu osob
Stěny sportovních hal a staveb pro volný čas
Interiérové příčky a koridory
Dodatečné zateplení balkonů
Snadná aplikace
Nízká hmotnost
Vysoká zvuková pohltivost

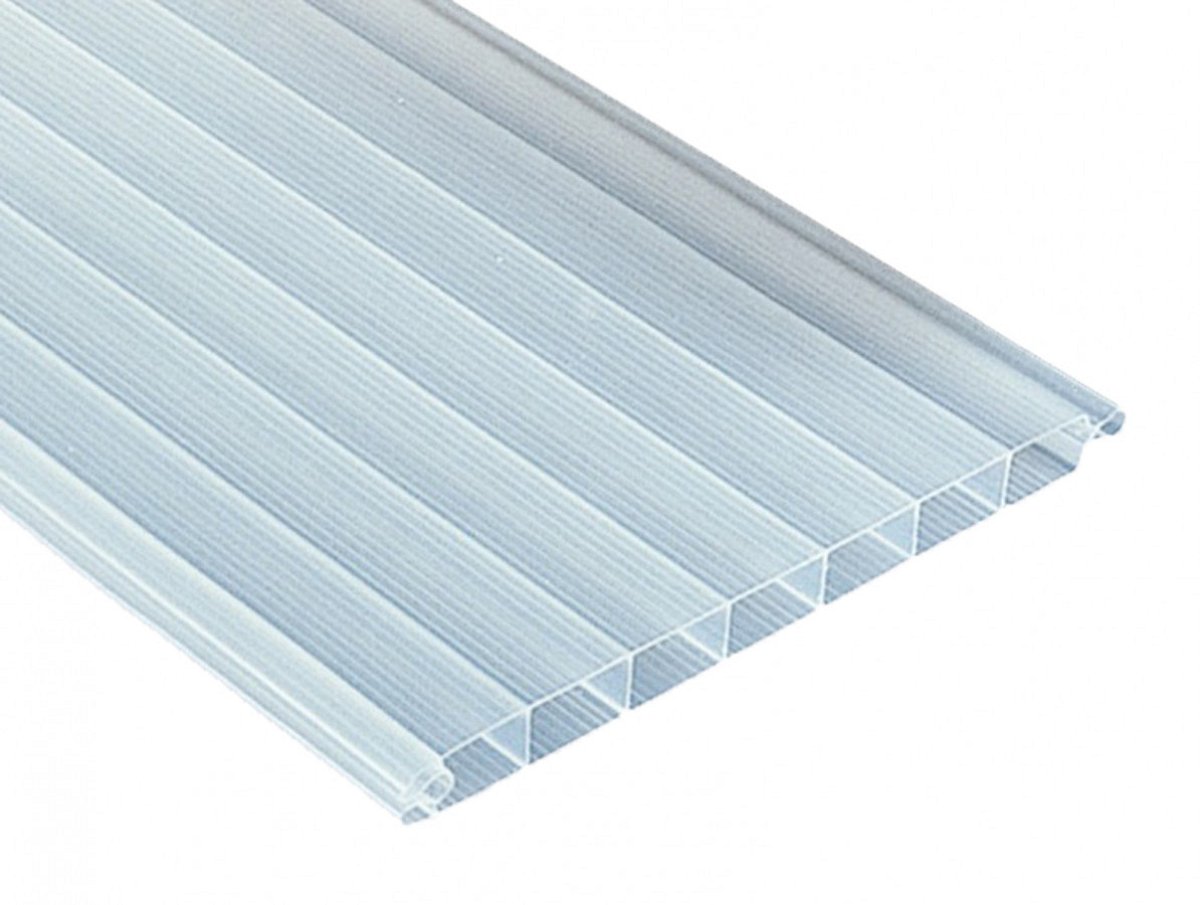

Schéma: Polyvinylchloridový panel Guttagliss PANEEL



Polyvinylchloridový panel Guttagliss PANEEL



materiál
polyvinylchlorid


délka
2,0; 2,5; 3,0 m


šířka
200 mm


tloušťka
16 mm


plošná hmotnost
cca 2,9 kg/m2


součinitel prostupu tepla
2,8 W / m2K


světelná propustnost
cca 75% čitá; cca 60% bronz


tepelná odolnost
-20 C do + 60 °C


třída požární odolnosti
DIN 4102 B1


barva
čirá, bronz



Tab.: Polyvinylchloridový panel Guttagliss PANEEL
Skladování a montáž
PVC desky skladujte na rovné ploše nebo na dřevěné paletě. Desky položené na sobě nikdy neskladujte na přímém slunci nebo v teplotě nad 60°C. Tyto PVC desky zvyšují koncentraci slunečních paprsků do určitých míst, čímž může dojít k deformaci spodních desek. Uskladněné PVC desky chraňte též před mechanickým poškozením, deštěm a dalšími nepříznivými vlivy. Po deskách nechoďte. Při sklonu střechy nižším než 10° je nutno příčný přesah desek těsnit neutrálním silikonovým tmelem, který desky nebude poškozovat.
Upozornění: Záruka se nevztahuje na poškození desek krupobitím.
V běžných případech stačí desky omýt pouze čistou vodou. V případě silného znečištění používejte pouze běžné saponáty bez abraziv. Nepoužívejte přípravky obsahující organická rozpouštědla.

Polepte příčné latě reflexní páskou Guttaband AL.
Nařežte panely na požadovanou délku. Pro převis střechy počítejte 5 - 10 cm navíc. Prach z komůrek vyfoukejte vzduchovou pistolí, nebo vysajte vysavačem.
Připravte si krajní panely a ořízněte přesahující zámky. Nechte je však cca 2 mm.
První strana pro upevnění je připravena. Seřízněte pod úhlem rohové spoje. Použijte úhlovou pilu s možností jemného nastavení a s aretačním čepem.
Nyní zatlačte připravené panely do hliníkových profilů tak, aby se seříznuté plochy zámků dotýkaly po celé délce uvnitř profilu. První díl umístěte na konstrukci pečlivě na nosníky po směru stékání vody. Na straně musí hliníkový profil dostatečně vyčnívat přes nosník (odkapávání vody), použijte minimálně dvě podložky. Tyto podložky rovněž použijte k vyrovnání případných rozdílů v délce nosníků.
Připevněte hliníkový profil ke každému příčnému nosníku. Vyvrtáte 4 mm díru tak, aby se daly umístit podložky a nevykukovaly zpod profilu. Dejte pozor, ať nevyvrtáte díru příliš vysoko.
Umístěte panely za sebou, zámky na sebe a kousek po kousku je do sebe zacvakejte po celé délce.
Zařízněte poslední panel na potřebnou délku + potřebný přesah pro zasunutí do hliníkového profilu. Zacvakněte poslední panel a nasuňte hliníkový profil, který jste si předtím připravili a uřízli a přišroubujte ho.
Zařízněte aposlední profil na potřebnou délku, Vyvrtejte řadu 3 mm dírek po 10 cm zespodu ukončovacího profilu. Zlepší se tím větrání případné kondenzace.
Nasuňte profil ze strany na desku a kousek ji od kraje opatrně naklepávejte dovnitř (použijte gumovou paličku)
Na vrchní hranu, která přiléhá ke stěně, použijte Guttaband ventilační pásku. Ta zabrání vnikání nečistot a hmyzu, ale je přitom prodyšná a odvětrává případnou vlhkost z komůrek.
Pokud je třeba, použijte napojení na stěnu. Profil zkraťte podle potřeby a navlékněte na něj těsnění. Přiložte napojení zaoblenou stranou ke zdi na stříšku. Připevněte profil na stěnu, nechte mezeru cca 30 cm. Ujistěte, že těsnění doléhá dokonale po celé délce stříšky. Nyní u stěny profil zatěsněte tmelem.
Nyní překontrolujte celou stříšku. Všechny spoje a šrouby musí být dostatečně dotažené, stříška musí být bezpečně spojena s konstrukcí, aby byla zajištěna bezpečnost.
Montáž stěn se provádí podle stejného postupu jako střecha.

Řezání a vrtání PVC desky
S deskami zacházejte opatrně, aby při manipulaci nedošlo k jejich poškození. PVC desky mohou být jednoduše přizpůsobeny požadované délce řezáním  ručním nebo elektrickou pilou s jemným ostřím. Nedoporučujeme řezat desky při teplotách nižších než 10°C. Při řezání musí být deska
